SMSOK—8700TPE-X..

一、概述

SMSOK—8700TPE-X5電力自動化儀表綜合實訓臺是針對我國各類職業學校、電力類專業學校、技師學院電氣和自動化專業實訓大綱開發的。是主要側重于電力系統、化工、冶金、計量等行業技能實訓及考核，培養學生動手能力的實訓裝置。將生產過程中使用的各種一次儀表、二次儀表與熱工儀表仿真/測量系統及壓力儀表校驗系統集成合一的專用儀表綜合校驗臺。可以用于生產過程自動化及熱工儀表自動裝置的安裝、維護與調試專業課實訓、儀表校驗技能培訓，職業技能鑒定，職工專業技能培訓， PLC現場過程控制實訓、技能大賽實訓等。

二、主要配置

1、儀表單元：

熱工儀表仿真/測量系統主要包括熱工校驗儀、雙通道直流信號源、AC0~250V可調單元、單路0~30V/2A直流可調電源（兩臺）、高精度頻率計、無紙記錄儀、氣動薄膜調節閥、溫度變送器、差壓變送器、安全柵、數字顯示儀、PID自整定調節儀、光柱顯示儀、流量積算儀等。

2、壓力校驗單元：

壓力儀表校驗系統主要包括電動壓力控制器（壓力源）、高精度數字壓力校驗儀、壓力模塊、壓力變送器測試回路等。整體結構系統采用分體式構造，寬大操作面，并保持造壓系統的獨立使用功能。另外，配合電腦使用，還可以通過安裝組態和校驗軟件，讓學生掌握更多軟件控制和操作能力。涵蓋了自動化專業、生產過程自動化專業、儀表檢測、電子技術專業、熱能與動力專業、化工專業、計量專業等許多專業相關科目的實訓功能。

3、控制對象單元：（附圖以實物為準）

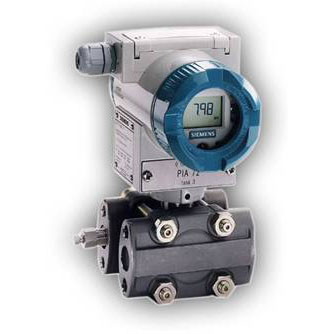

3.1實訓裝置組成：由不銹鋼儲水箱、電容式差壓變送器、電動調節閥、離心泵進口真空表、安全回流閥、進水閥、離心泵、電接點壓力表、總進水閥、轉子流量計、旁路閥、雙金屬溫度表、回水閥、三閥組、工藝水箱、電磁流量計（孔板流量計）、渦輪流量計、熱電偶、熱電阻、電加熱器系統組成。

3.2系統配置清單

分項	明細表
設計參數	液體流量：0～2.5 m³/h
	溫度、液位、壓力、流量
外形尺寸	對象部分：1800×700×2000 (長×寬×高mm)
公用工程	水：裝置自帶貯水箱，實訓時用純凈水注滿，可循環使用
	電：電壓AC380V，功率2kW，三相四線制（三火線一零線）。AC220 V每個實訓室需配置1~2個接地點（安全地及信號地）
實訓物料	凈水
對象組成	水箱（圓筒：高20cm直徑25cm）與貯水箱（方形60㎝×30㎝×40㎝不銹鋼材質，帶放水閥；帶電加熱器
	循環水泵：機械密封臥式離心泵，揚程：20m，流量：5m³/h，供電：三相380，功率：1.00kW
	電源設備：帶漏電保護的空氣開關(4P空氣開關)
	水泵進口管路：PVC材質， DN25，配合DN50法蘭安裝閥門
	水泵出口管路：PVC材質，DN20，配合DN50法蘭安裝閥門
	回流管路：PVC材質，DN25
	安全泄壓管路：PVC材質，DN20
	管路：PVC材質，專用管路耐壓測試接口
現場測控儀表	變量	檢測機構			顯示機構		規格型號
	離心泵進口壓力	真空式壓力表量程-0.1 ~ 0MPa 1.0級			壓力表就地顯示		YTZK-100
	變換	電源箱			就地		SWP-DFY-TF2403 (3A)
	水箱液位	直裝式靜壓液位變送器（擴散硅標準型DN50）量程0 ~ 10kPa 0.5級			數字顯示		SWP-T20FG---S
	流體溫度	雙金屬溫度表量程0~100℃ 1.0級			溫度表就地顯示		WSS-100
	流體流量	渦輪流量計量程0.4~4m³/h 0.5級			流量計就地顯示		SWP-TUT025CA00L
	離心泵出口壓力	普通壓力表 (0-1.6MPA) 1.0級			就地顯示		YTN-100
	帶夾套小鍋爐壓力	壓力變送器量程：50kPa~6MPa 0.5級			就地安裝		SWP-T20G---R
	系統控制	氣動執行器 ZMAP-16K 1.0級			就地安裝		ZMAP-16K

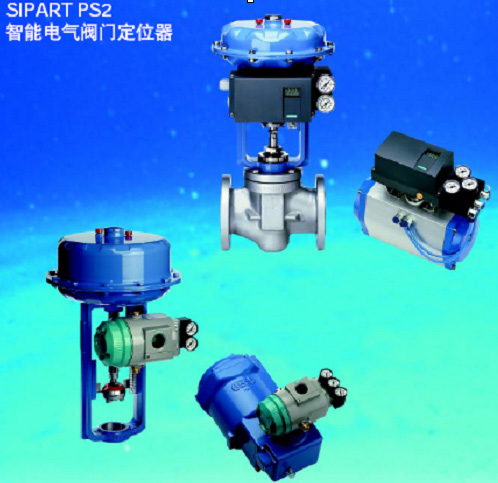

		閥門定位器 ZPD 1.0級			就地安裝		ZPD
	流體溫度	熱電阻Pt100量程0~100℃ 1.0級			就地安裝		WZPK-10
	流體溫度	熱電偶 K型量程0~1000℃ 1.0級			就地安裝		WRN-330
	溫度加熱	電加熱器			就地安裝		220 VAC/12 kW
	管路壓力	電接點壓力表量程：0~0.6 MPa 1.0級			就地顯示		YTZ-150
工藝管路組成	部件	材料	數量	材料		數量		材料	數量
	水箱	不銹鋼 20cm*25cm	1
	進口管路	DN25 PVC管	若干	DN20 PVC管		若干
	出口管路	DN20 PVC管	若干	DN16 PVC管		若干
		PVC管接件	若干
	其他	DN25 PVC法蘭	6片	DN25 PVC法蘭		2片
		DN25 PVC活接	5個	DN25法蘭閘閥		2個		DN20截止閥	2個
		DN25閘閥	2個	DN16球閥		2個		DN20安全閥	1個
	儀表柜立柱、橫帶、機螺絲			若干
	線槽、端子、電線、異形管、卡頭			若干
	工藝安裝架			SWP-AZJ-F
	儲水槽			（方形60cm×30㎝×40㎝不銹鋼材質）
	夾套水箱（帶電加熱器）			（圓筒：高20cm直徑25cm）

三、功能描述

結合工業自動化技術最新應用技術，充分考慮現代工業綜合自動化技術的發展趨勢，研發的既符合學校實訓要求又貼近工廠實際使用的創新型實訓設備。

1、 儀表及壓力控制單元可實現的實訓功能特點：

1.1 實驗項目及內容多樣。實訓設備可實現對工業現場常用的自動化儀表組成的認知，包括壓力、溫度、流量、液位等的認識、連接、使用、故障排除等知識的實訓考核；系統設置了一些開放性的實訓項目，在常用的四大熱工參數的傳感器檢測手段上，選用了現場中常用的傳感器及變送器，使學員對常用傳感器的工作原理有一個詳細的認識過程，另外增加了執行機構（包括：氣動、電動執行機構），使參數變得可控，可以使用學員進行儀表的測量、控制技能類實訓，使實訓裝置不僅具有良好的技能實訓功能，同樣具有更高的儀表調試技能訓練。

1.2實驗設備包括顯示、控制、操作、執行、變送、測量、安全及報警等多種類儀表，加裝PLC組態控制軟件，可完成對生產過程自動化系統中簡單控制系統的組成及認識及使用操作實驗的實訓任務。實現對各種工況的模擬控制操作；

1.3儀表專業學生掌握一般壓力表、數字壓力表、差壓變送器、壓力溫度變送器、熱電偶、熱電阻、壓力傳感器等儀表的校驗檢定知識和校驗軟件應用操作技能。增加更多就業機會；

1.4操作靈活與開放性：各類信號源、儀表無固定線路連接，實驗中根據實驗項目、目的，按實際要求選用、連接。各種儀表布局情景化，各類信號源、儀表均由端子排引線，實驗中通過端子接線形式構建所需裝置、線路及信號回路，可隨時設置故障點，培訓學生的動手操作和排故能力。

2、控制對象部分功能及實訓目的：

2.1可根據要求，在工藝控制對象上由水箱（加熱圓筒）、儲水箱、各類檢測裝置、傳感器、變送器、執行器及水路動力系統組成溫度、壓力、流量、液位四大參數控制系統，并可完成儀表選型、儀表調校、回路測試、系統聯校、運行調試、交工驗收等。

2.2通過在控制對象上進行實踐操作，可以提高典型生產過程自動控制系統集成及策略組態、投運、調試、運行、維護、故障處理和現場管理能力。

2．3學會選用合適的儀表型號和規格進行現場檢測及標定，學會四大參數儀表的選擇、標定及計量檢定方法，進以掌握相關自動化儀器儀表的計量檢定規程，擴大就業渠道。

2.4考察學員對化工流程性工藝和管道圖的識圖、儀表自動化系統搭建、系統開車、試運行及檢修等過程；

2.5了解工藝和管道上傳感器、變送器、控制閥（調節閥）、管道閥、管路以及動力系統等一系列過程裝置進行安裝、調試和驗收。

2.6掌握儀表自動化系統及離心泵的結構特性，掌握過程裝置的安裝與操作方法；

2.7學會化工系統的安裝與運行，鍛煉他們的識圖、管道的拆裝及與連接件的搭配、基本傳感器、變送器、控制閥（調節閥）的連線、儀表參數的整定等能力；

2.8考察學員全面分析系統、辨別正誤、動手操作與儀表自動化系統維護及團隊協作等能力；

2.9調試實際工業現場常用的自動化儀表，并對傳感器及儀表進行有針對性的解析。

SMSOK-MCU 單片機實訓..

本實驗裝置由實驗屏、CPU單元模塊、電源模塊、實驗單元模塊等組成。可完成數據傳輸、加法運算、邏輯運算等基本實驗；循環燈控制、數碼顯示、I/O擴展、RAM擴展、鍵盤等基本接口實驗；RS-485、RS-232、I²C總線等通信實驗。

培訓技術及適用范圍

可作為各類學校學生參加電子設計競賽的基礎培訓平臺使用。

SMSOK-2000B2 過程..

過程控制教學裝置是根據自動化及相關專業的教學需要，將連續性工業生產過程中常見的容器、管路、泵、閥門等設備微縮、集中，配合自動測量、控制裝置實現對典型的物理參數（液位、流量、壓力、溫度）進行測量、顯示和自動控制。

過程控制教學裝置分單容、雙容二個系列產品，每個系列的各種型號裝置之間結構上的主要區別為：工藝設備的材質不同（鋁塑管管路與普通鋼板容器、不銹鋼管路與不銹鋼容器）；被控參數不同（液位、流量、壓力、溫度）；調節閥的類型不同（氣動、電動）；泵的類型不同（普通、變頻調速）。用戶可根據專業需要、課程設置、實驗室規模和資金等情況靈活選配。

培訓技術及適用范圍

適合大中專等各類學校自動化及相關專業教學實驗、技能培訓、課程設計、畢業設計和教學研究等。

SMSOK—BT2 變流、交直..

該實驗裝置由實驗屏、電源箱、實驗桌、工具箱、實驗單元板、整流變壓器、電抗器、三相異步電動機、直流電動機-直流發電機-測速發電機機組等組成。

培訓技術及適用范圍

變流、直流調速實驗項目：單結晶體管觸發電路實驗，同步信號為正弦波觸發電路實驗，同步信號為鋸齒波觸發電路實驗，集成觸發電路實驗，晶體管有源逆變電路實驗，單相、三相交流調壓實驗，GTR單相并聯逆變電路實驗，KC08（KJ008）過零觸發電路實驗，，IGBT直流斬波電路實驗，單相、三相可控整流電路實驗，P/PI/PID調節器的特性測定，不可逆單閉環有靜壓調速系統，不可逆雙閉環無靜壓調速系統，邏輯選觸無環流可逆調速系統，不可逆弱磁調速系統，可控環流可逆調速系統，錯位選觸無環流可逆調速系統，單片微機控制的不可逆調速系統，邏輯無環流可逆弱磁調速系統。

交流變頻調速實驗項目：設置頻率范圍，上升/下降時間的確定，自控改為外控，可調頻率與V/F線，最大輸出電壓與低速轉矩，多機速運行頻率設置，閉環變頻調速系統。

該實驗裝置可作為大中專各類院校電專業的實驗裝置，適用于變流技術、自控系統等課程，是電力電子技術、交直流調速系統的綜合實驗訓練裝置。

SMSOK—DSC32 直流調..

該控制柜主電路采用晶閘管（20A/800V）三相全控橋或三相半控橋帶續流二極管的連接方式。該裝置具有缺相保護、過電流保護等多種保護功能。

培訓技術及適用范圍

該裝置涉及數字電視、模擬電路、晶閘管整流電路、繼電控制電路、自動控制系統、運動控制、電機拖動等方面綜合技術，適用于大中專等各類學校進行技能培訓，是維修電工高級工、技師培訓的經典設備，曾作為全國技能大賽維修電工指定比賽設備。

SMSOK-2000E2 組合..

組合式多層電梯模型主要由電氣和機械兩部分組成。

該電梯模型的樓層數為6 層，分上下兩個單元，分別由2臺PLC控制，上單元控制3-5層的電氣動作，下單元控制-1-2層的電氣動作，兩個單元通過工業控制網絡構成一個系統。電梯轎廂可上下運行，轎廂門具有開與關的功能。轎廂內設有上行減速信號，下行減速信號，開、關門限位信號等。轎廂內選信號為觸摸屏軟開關信號。

培訓技術及適用范圍

該模型可培養學生掌握變頻器的參數設定及其應用，PLC的編程及程序調試，樓層位置調整定位，PWM控制變頻調速，計算機組態監控，旋轉編碼器定位，觸摸屏編程，觸摸屏與PLC的通訊，2臺PLC之間聯網等技術。

適合各類學校學生用來完成畢業設計，也可作為研究生學位課的科研項目，以及維修電工高級工、技師的培訓等。

SMSOK-3000C 組合式..

該裝置由2臺TVT-2000E2組合式多層電梯模型和工業控制網絡（網絡結構為2層）組成。TVT-2000E2組合式多層電梯的樓層數為6 層，其電氣部分由三相永磁低速同步電動機、變頻器、傳感器、2臺PLC、旋轉編碼器、觸摸屏等組成，機械部分由可拆卸框架、導軌、轎廂、配重及彈簧緩沖器組成。該電梯模型電氣控制難度與實際電梯相同，是較復雜的、融合多種控制技術的被控對象。

培訓技術及適用范圍

適合大學生畢業設計和課程設計，也可作為研究生學位課的科研項目，可完成變頻調速，PLC編程，傳感器檢測，觸摸屏技術，單層、多層網絡組建技術，高級程序語言編程，上位機監控等方面的綜合訓練。該裝置還可作為技師培訓設備使用。

SMSOK-ME-1 小型升降..

該電梯的樓層數位5層，由曳引系統、導向系統、層門系統、轎廂系統、重量平衡系統、電力拖動系統、電氣控制系統、安全保護系統等組成。該裝置為真實小型升降電梯，電氣控制和機械結構與實際電梯一致，具有故障設置功能，可完成電梯的安裝，檢修，調試等實訓項目。

培訓技術及適用范圍

該裝置是將PLC編程、網絡控制、變頻調速、傳感器應用、位置控制、復雜開關量控制、時序邏輯控制、模擬量控制、觸摸屏控制有機結合成一體的教學裝置，適合于自動控制、機電一體化、樓宇自動化等專業的相關實訓課程，可用作電梯控制程序教學、電梯安裝檢修、電梯操作演示使用。

SMSOK-2000W2 工業..

該系統由TVT-2000A2自動化倉儲群控系統和TVT-ICNT工業控制網絡實訓臺組成，其中TVT-2000A2自動化倉儲群控系統包含2臺S7-200PLC及PROFIBUS-DP總線模塊，工業控制網絡實訓臺由西門子S7-300（CPU313C-2DP）主機模塊、TP177A觸摸屏模塊、控制調試單元模塊等組成。該系統通過在工業控制網絡實訓臺對網絡進行設置、操作、編程、來完成貨物的自動出庫、入庫、移庫等功能。

該系統采用工業型設計，可兼容不同廠家（松下、西門子、三菱、歐姆龍等）PLC及觸摸屏。

培訓技術及適用范圍

該系統融合了PROFIBUS總線技術、PPI通訊技術等現代工業網絡控制技術。既可作為維修電工技師、高級技師在工業控制網絡技術方面的考核設備，也適合作為大學生畢業設計、研究生學位課的科研項目使用。
